超精密金型

超硬合金の精密部品製作や超精密金型の設計・製作を行っており、1μmの加工公差にも対応しております。

部門概要

使用用途 ガス器具、四輪自動車、OA機器、精密部品

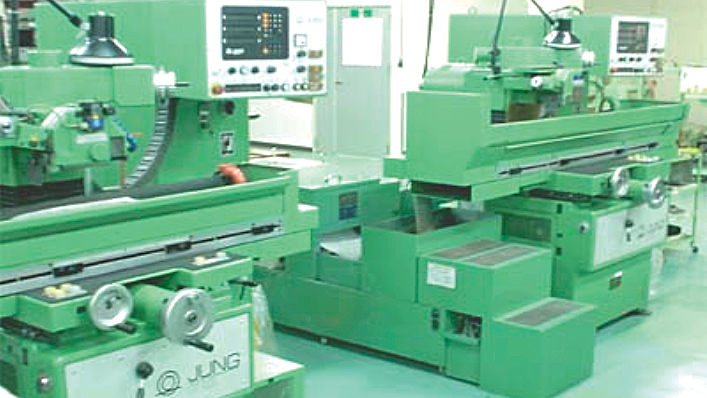

精密平面研削盤 JUNG JF520 1台
JUNG JF415 2台
OKAMOTO 5B 1台
OKAMOTO 52DX 3台
OKAMOTO 84AN、105、125 各1計 3台
WASINO WIN ACE S2 2台

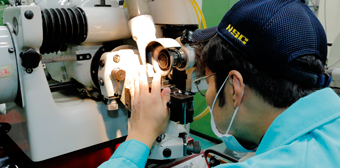

万能研削盤 EWAG WS11 1台
CNC工学式倣研削盤 WASINO GLS 680H 3台
ワイヤー放電加工機 MITSUBISHI 90PA 2台
MITSUBISHI PX05 2台
放電加工機 MITSUBISHI EX8 1台
MAKINO MGF20 1台
SODICK 30NC 1台

金型部品

  • パンチ(シャンク角)プロファイル加工
    表面仕上げ 0.2S~
    最小コーナー IN R0.04~
    OUT R0.05~
    カキアゲ R12.5
    R20.0
    R37.5 (単位mm)
  • パンチ(シャンク丸)プロファイル加工
    表面仕上げ 0.2S~
    最小コーナー IN R0.04~
    OUT R0.05~
      R12.5
    R20.0
    R37.5 (単位mm)
  • ダイ・ストリッパー 超硬・スチール対応
    ワイヤー線径 Φ0.04
     0.05
     0.07
     0.1
     0.2
    コーナーR  0.047〜 (単位mm)
  • 放電加工
    荒さ 0.5S~
    形状公差 ±5μ~
    放電(下穴) Φ0.14mm
    放電タップ M2.5~
    研磨加工
    超硬 0.1S~
    スチール 0.2S~
    加工公差 ±1μ~
